LIRE UNE CARTE MARINE

carte-marine

Les Couleurs

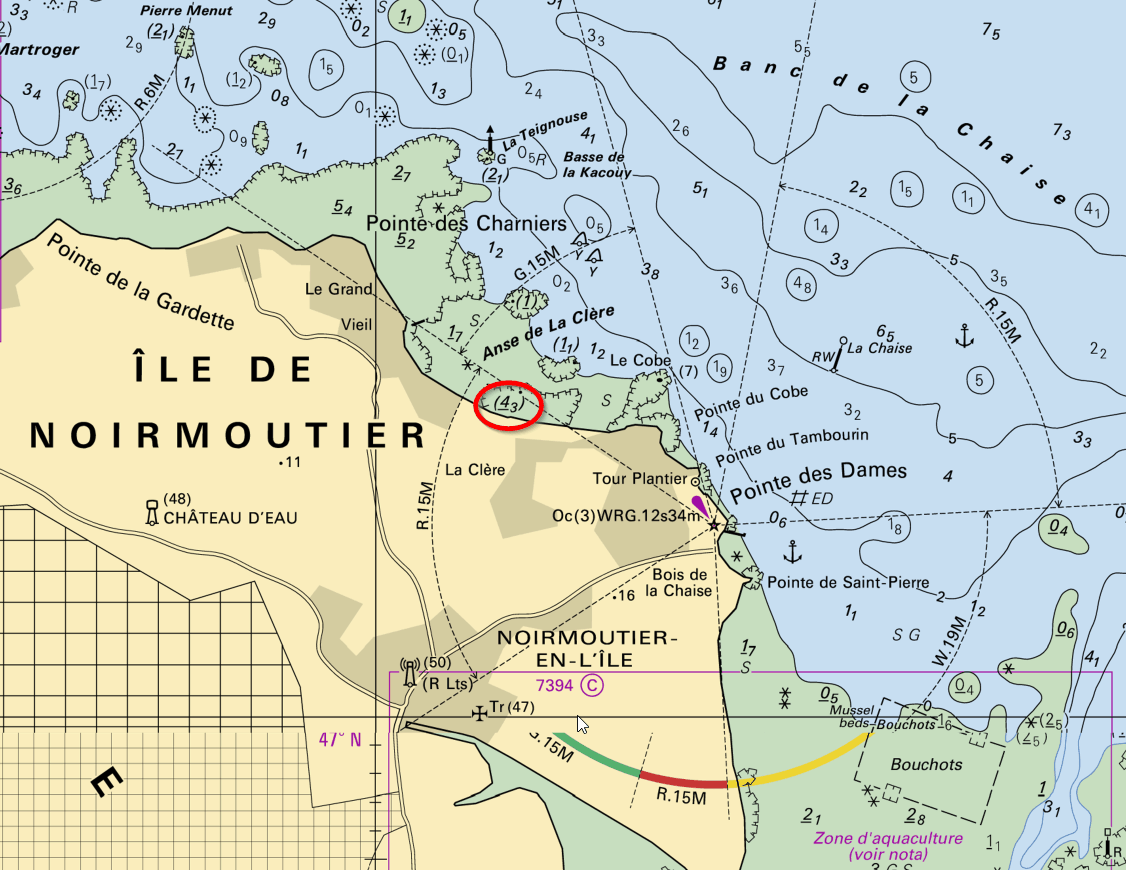

Sur une carte marine, il y a plusieurs couleurs :

  • Jaune : terre jamais recouverte par la mer
    (attention, pour nous kayakistes, nous utilisons plutot les cartes IGN du littoral et nous ne verrons pas cette couleur jaune)
  • Bleu foncé : les estrans. Ce sont des zones recouvertes par la mer à marée haute mais découvertes à marée basse.
  • Bleu claire puis blanc : les différentes profondeurs d’eau.

Les Hauteurs d'eau

Le calcul des hauteurs d’eau sont effectuées lors des coefficients 120 (vives eaux maximum) durant la basse mer.
Ensuite, pour délimiter la terre ferme (en jaune), on fait la même chose mais durant la pleine mer.
La différence de terre visible entre la basse mer et la pleine mer, ce sont les estrans.

Sur la carte il y a deux types d’hauteurs d’eau :

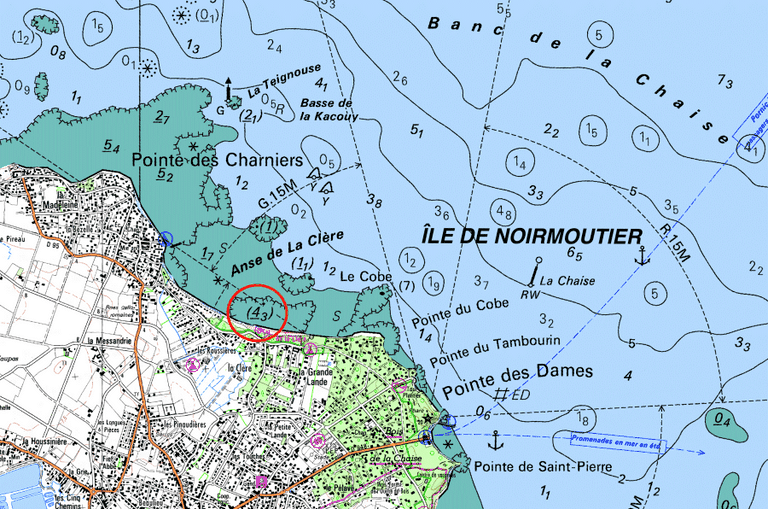

  • Quand il n’y a pas la place d’écrire directement sur l’estrant, la hauteur d’eau est mise entres parenthèse à côté. (Entouré en rouge sur la carte).
  • Les autres sur les zones de mer.

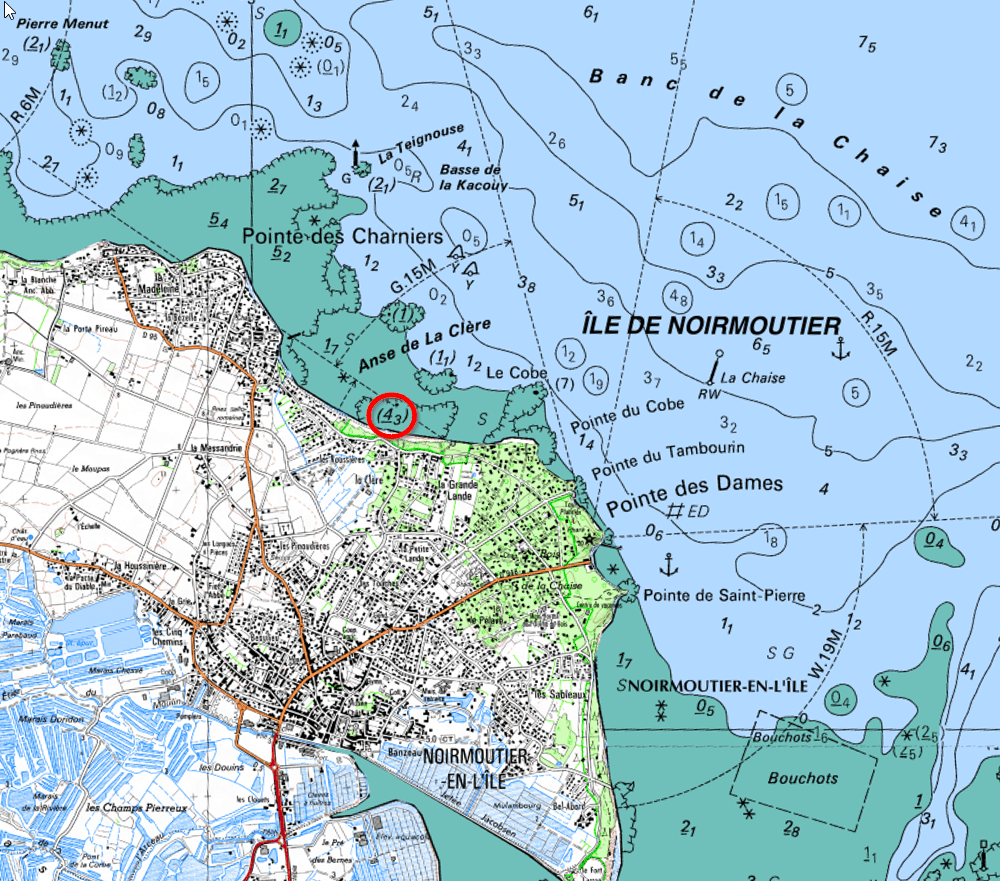

L’indication de hauteur entourée en rouge (4 3) veut dire que la zone dépasse de 4,3m la mer en cas de BM en coef 120. Car le 4 est souligné.Donc qu’elle est largement découverte de l’eau.
Sur la zone en bleu claire (zone toujours recouverte par l’eau), les chiffres correspondent à la profondeur d’eau disponible.

Selon les coefficients de marées (qui changent tous les jours), la profondeur d’eau disponible peut être plus importante. Mais ne sera jamais plus faible car la carte indique la profondeur minimum disponible.

A 18h15 la hauteur de l’eau est de 6,40m, la hauteur de l’estran étant de 4,30m, tu as donc 2,10m (6,40 - 4,30) de profondeur d’eau à cet endroit là.

Par-contre le rocher du Cobe culmine à 7m. Même avec 6,40m d’eau, tu ne pourras pas passer. Le rocher du Cobe sera encore émergé de 60cm (7 - 6,40).

hauteur_marée

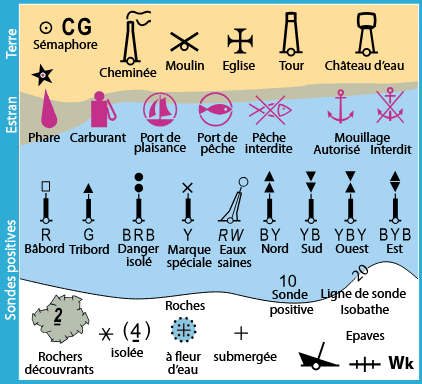

Les Symboles

Pour la lecture des autres symboles d'une carte marine, je vous invite à feuilleter les pages de ce site. Bonne lecture

symbole_carte_marine
